Révision par des ingénieurs professionnels ; contrôle strict de la qualité de chaque processus.
Techniques de test avancées pour garantir la qualité, telles que les tests AOI, les tests électroniques, les rayons X, le contrôle d'impédance.
Nous nous engageons à aider nos clients à obtenir des produits et des services de la meilleure qualité (en particulier pour les PCB multicouches) à des prix compétitifs.

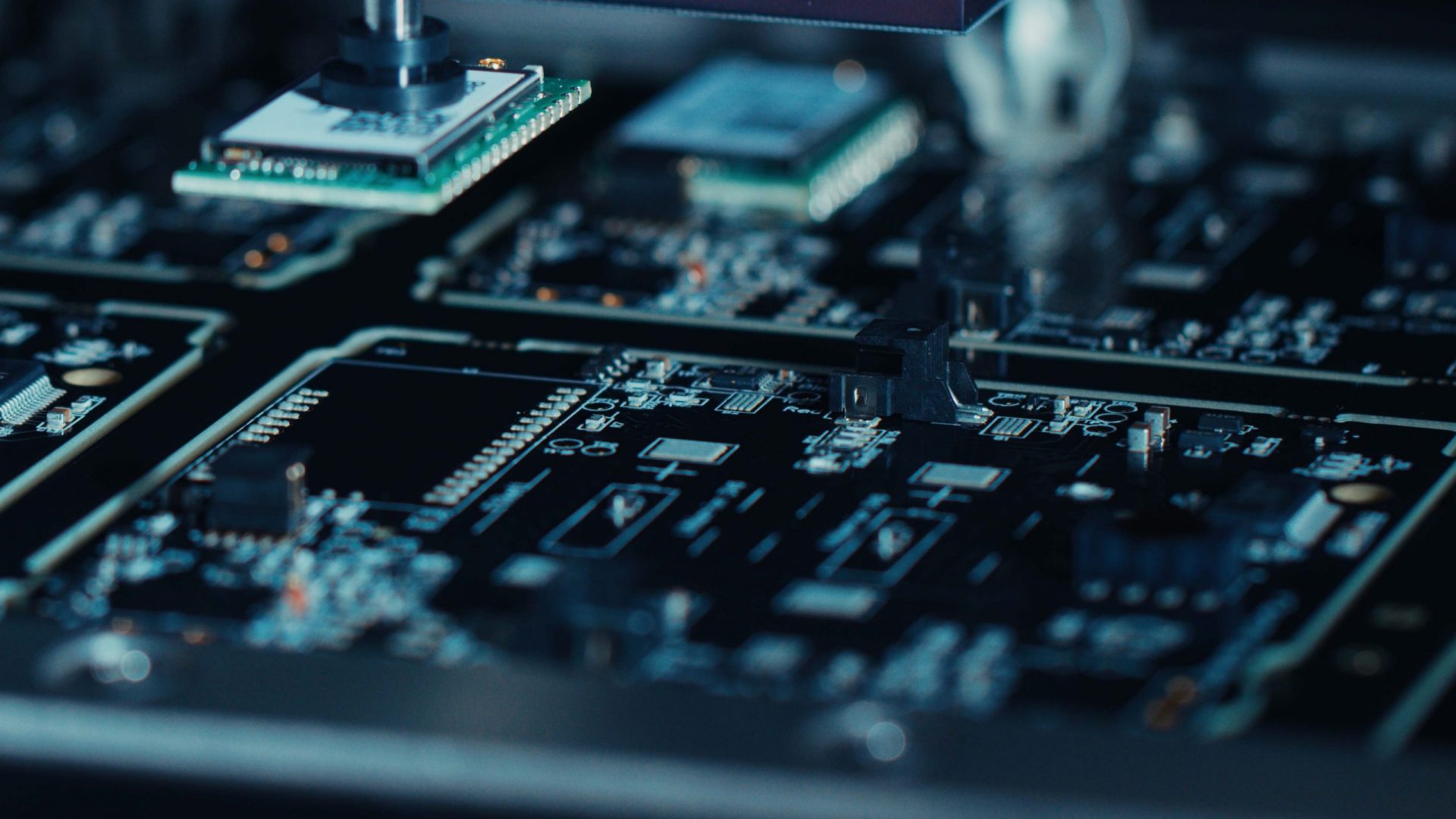

A propos des PCB à haute Tg
Tg élevée La Tg (température de transition vitreuse) d’un PCB est la clé de ses performances. Un substrat de PCB a des propriétés différentes à différentes températures et lorsqu’il dépasse 170°C, il devient plus mou que d’habitude.
La transition vitreuse à haute température est souvent utilisée dans des conditions de forte chaleur, comme les circuits montés au sommet des CPU ou des GPU, où le transfert de chaleur de ces composants peut endommager d’autres appareils électroniques sensibles situés à proximité s’ils ne sont pas refroidis efficacement par un bon flux d’air avec un espace de refroidissement suffisant ; cela les rend plus réactifs mais moins tolérants à des températures de fonctionnement plus élevées qui poseraient autrement des problèmes.
Les PCB ayant une Tg plus élevée sont plus stables dans les environnements à haute température. Les substrats de ces cartes leur confèrent également une meilleure stabilité mécanique et chimique ainsi qu’une plus grande résistance à la chaleur. Dans cet environnement, vous pouvez utiliser des matériaux tels que Shengyi S1000-2, ISOLA 370HR, ITEQ-IT 180L, etc. pour obtenir des performances maximales.
Caractéristiques des PCB à haute Tg
Aujourd’hui, la plupart des sociétés d’électronique utilisent des PCB à haute Tg pour les ordinateurs et autres équipements critiques.
En effet, ces matériaux présentent plusieurs caractéristiques qui les rendent idéaux pour ce type de travail :
Excellente fiabilité de la PTH
Résistance de grande valeur au stress thermique
Excellentes propriétés mécaniques
Il a une résistance à la délamination à long terme
Ne sont pas affectés par les températures élevées
Il a une faible dilatation thermique
Matériaux essentiels pour les PCB à TG élevé
| Matériaux | CTE-z (ppm/℃) | Td (Wt,, ℃) | Tg (DSC, ℃) | Td288 (min) | Td260 (min) |
|---|---|---|---|---|---|
| IT180 | 45 | 345 | 180 | 20 | 60 |
| S1141 (FR4) | 55 | 300 | 175 | / | 8 |
| Rogers 4350B | 50 | 390 | 280 | / | / |
| S1000-2M (FR4) | 45 | 345 | 180 | 20 | 60 |
Méthodes de dissipation de la chaleur pour les PCB à haute Tg
Les PCB à haute Tg sont nécessaires si l’on veut se prémunir contre les températures élevées des PCB lors du traitement des appareils électriques.
Par conséquent, il existe trois moyens importants de dissiper la chaleur générée par l’électronique avec des PCB à haute Tg :
Conduire
Lors de la conduction, la chaleur est refroidie lorsqu'elle est placée à côté de sa source. Pour ce faire, on utilise un puits pour la chaleur qui a été générée, un peu comme le flux de courant électrique dans un système électrique.
Radiation
Avec un rayonnement suffisamment fort, les ondes électromagnétiques vont créer un chemin de départ.
Convection
Le processus de convection en est un bon exemple. Il s'agit du mouvement de la chaleur contre l'eau ou l'air, qui entraîne son évacuation d'une zone. Vous pouvez le voir en action, par exemple, lorsque vous utilisez des pompes et des ventilateurs, qui poussent l'air chaud sur une surface et évacuent également une partie de sa chaleur avec l'équipement.
Avantages de l'utilisation de PCB à TG élevé
Il permet de traiter des substrats fins, de petites ouvertures et des traces fines.
Il offre une meilleure stabilité dimensionnelle, une résistance mécanique et une forte adhésion couche à couche sous diverses variations de température.
Résiste aux hautes températures et conserve de superbes performances.
Stabilité accrue, humidité, résistance accrue à la chaleur et aux produits chimiques.
02
OURPCB
Ourpcb Technology a été fondée en 2005. Depuis lors, nous sommes devenus un nom de confiance dans le secteur de l’assemblage de circuits imprimés. En outre, nous disposons d’ingénieurs en circuits imprimés de premier ordre et expérimentés dans nos entreprises nationales de fabrication et d’assemblage de circuits imprimés.
Capacité des PCB à haute température
Options de technologie des circuits imprimés pour les Tg élevés
Nous sommes heureux que vous ayez fait appel à nous pour répondre à vos besoins en matière de matériaux à haute Tg. Dans des circonstances normales, les matériaux répertoriés peuvent être remplacés par des équipements techniquement similaires. Toutefois, si vous avez des exigences spécifiques qui nécessitent une recherche approfondie, nous vous encourageons à communiquer avec nous afin que notre équipe technique puisse vous apporter son soutien et ses conseils.
CTE-z
Avec une faible valeur de CTE-z, un alliage peut être plus résistant aux changements thermiques et de pression.
En effet, le changement de volume du métal sera plus faible que si sa dilatation thermique selon l'axe z était élevée.
Un axe Z plus bas signifie que vous avez une meilleure résistance aux fluctuations extrêmes de température et à d'autres contraintes environnementales telles que la haute pression ou les conditions humides, car votre matériau se dilatera à peu près au même rythme que ces éléments.
Valeurs T260 - T288, Td
Pour tous les ingénieurs, ce sont les valeurs T260 et T288, qui représentent les périodes de stratification à 260oC et 280oC.
PCB à TG élevé
