Les circuit imprimé rigides-flexibles sont fabriqués en pressant ensemble des panneaux flexibles et rigides selon les exigences du processus.
Principales applications : téléphones mobiles, appareils photo numériques
Une technologie avancée plus efficace et des solutions parfaites
Spécifications
Capacité des panneaux rigides-flexibles
Délai de fabrication
3 jours - 2 semaines
Taille du panneau
Minimum : 6 mm x 6 mm
Max : 457mm x 610mm
Max : 457mm x 610mm
Épaisseur de la plaque
0.6mm - 5.0mm
Poids du cuivre
0.5oz - 2.0oz
Suivi et Espacement minimum
3mil / 3mil
Couleur de soudure et serigraphie
Comme les PCBs normaux
Traitement de surface
HASL - Nivellement de soudure à air chaud
Sans plomb HASL - RoHS
ENIG - RoHS
Sans plomb HASL - RoHS
ENIG - RoHS
Diamètre minimal de perçage
8mil
Contrôle d'impédance
±10%
Autres technologies
HDI
Goldfinger
Durcisseurs (uniquement pour les substrats PI/FR4)
Goldfinger
Durcisseurs (uniquement pour les substrats PI/FR4)

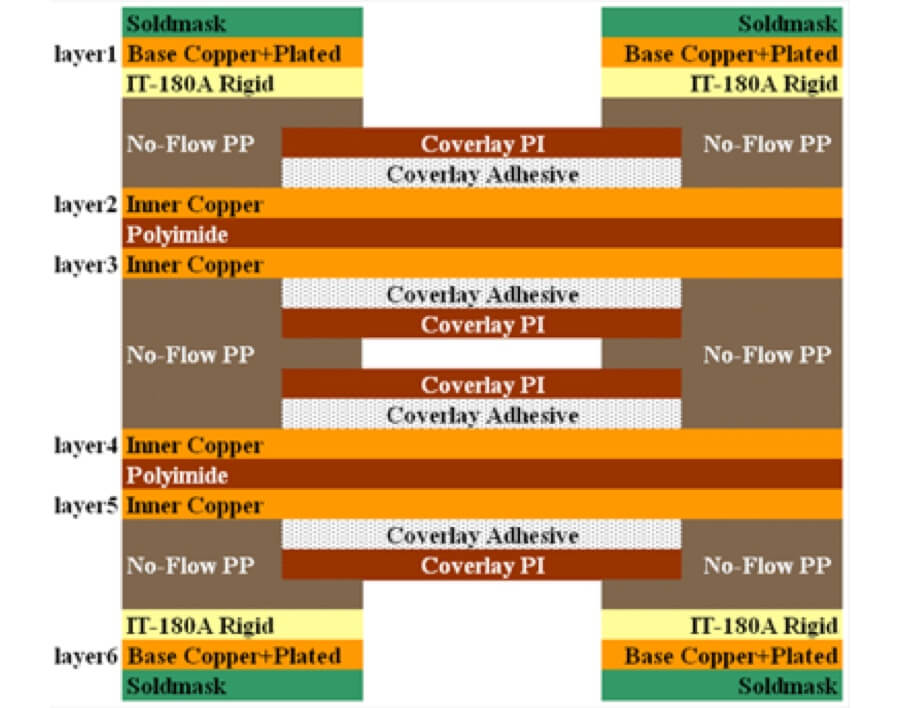

Structure et conception de la pile
Panneaux rigides-flexibles non stratifiés
Panneaux stratifiés rigides et flexibles
Panneaux rigides-flexibles non stratifiés
Panneaux stratifiés rigides et flexibles
Panneaux rigides et flexibles
